1. Sơ đồ hệ thống xử lý nước sinh hoạt tại nhà máy
Hệ thống xử lý nước sinh hoạt tại nhà máy được cấu thành từ 11 bộ phận chính bao gồm thiết bị làm thoáng, bể làm thoáng, máy thổi khí, bể điều hoà, hoá chất chỉnh pH, bể phản ứng, bể lắng, bể chứa bùn, bể lọc nhanh, đèn UV và bể khử trùng.

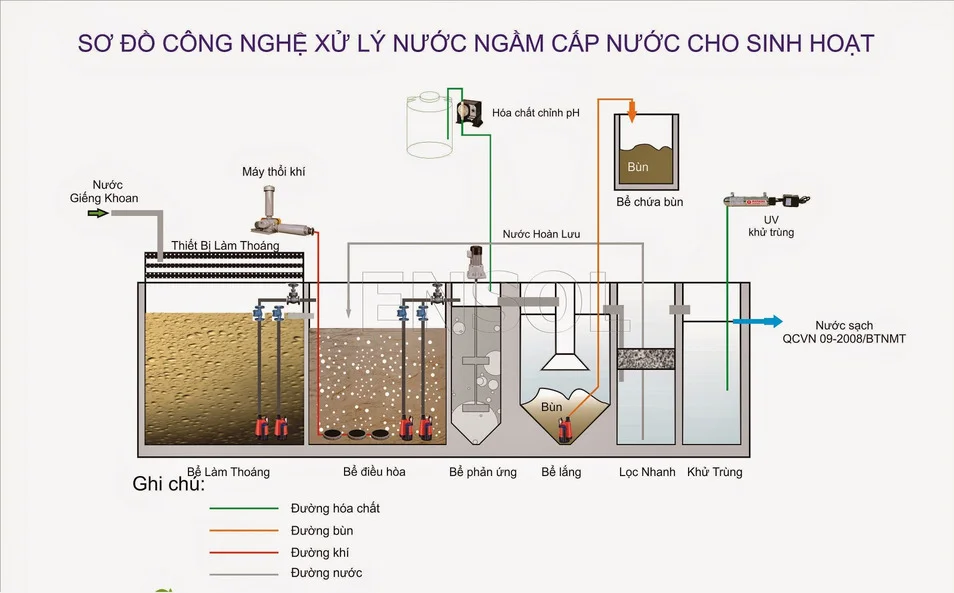

Sơ đồ hệ thống xử lý nước sinh hoạt ăn uống tại nhà máy
Có thể bạn quan tâm: Tìm Hiểu Quy Trình Xử Lý Nước Sinh Hoạt Đạt Chuẩn Mới Nhất 2023
1.1 Thiết bị làm thoáng
Thiết bị làm thoáng tiến hành sục khí nhằm loại bỏ các khí hoà tan trong nước (chloride, ammonia, carbon dioxide, nitrogen…), các chất hữu cơ dễ bay hơi (benzen, fomandehit, styrene…) đồng thời giúp oxy hóa kim loại hòa tan trong nước (Kali, Natri, Canxi…).

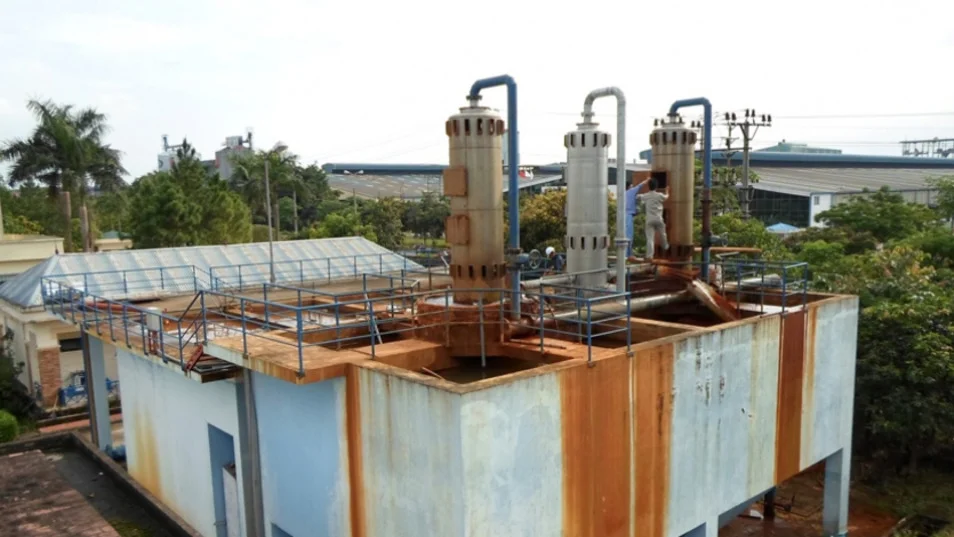

Các thiết bị làm thoáng nước được lắp đặt và cố định chắc chắn trên bể làm thoáng
1.2 Bể làm thoáng
Ngoài thiết bị làm thoáng, bể làm thoáng cũng đóng vai trò quan trọng trong quá trình làm thoáng nước. Đây là nơi chứa nước giếng khoan và diễn ra trực tiếp quá trình làm thoáng, giúp gia tăng hàm lượng oxy hòa tan trong nước và khử màu, mùi trong nước.

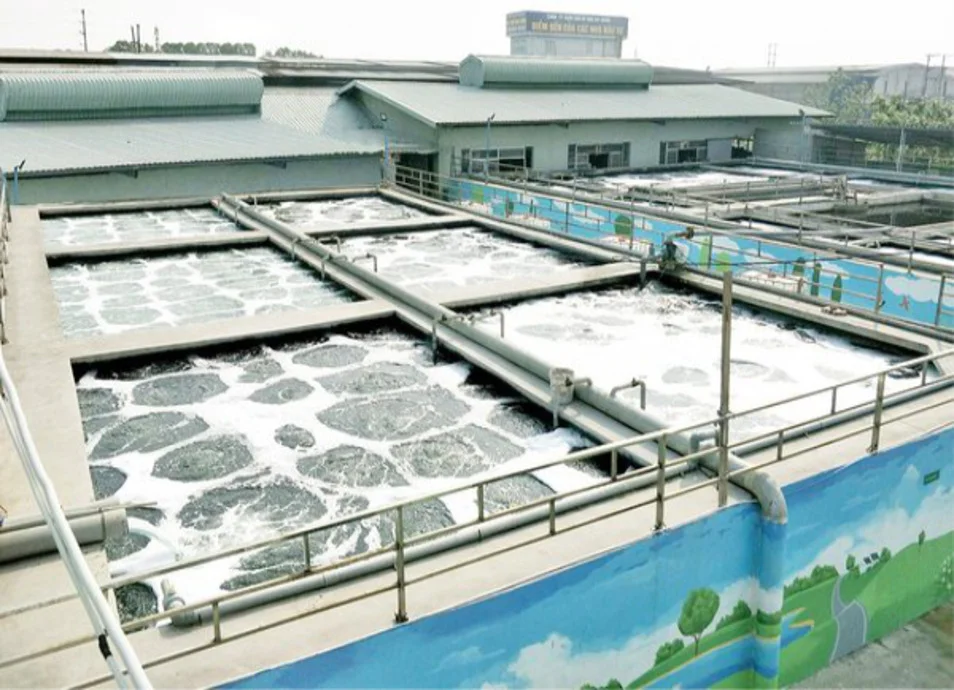

Thiết bị làm thoáng đang sục khí vào bể làm thoáng nhằm loại bỏ các loại khí và chất hữu cơ trong nước
1.3 Máy thổi khí
Để quá trình làm thoáng nước diễn ra trơn tru không thể thiếu máy thổi khí. Loại máy này giúp tạo ra một luồng khí lớn sục vào bên trong bể nước, từ đó tạo ra các bọt khí và cấp lượng lớn oxy cho bể điều hoà.

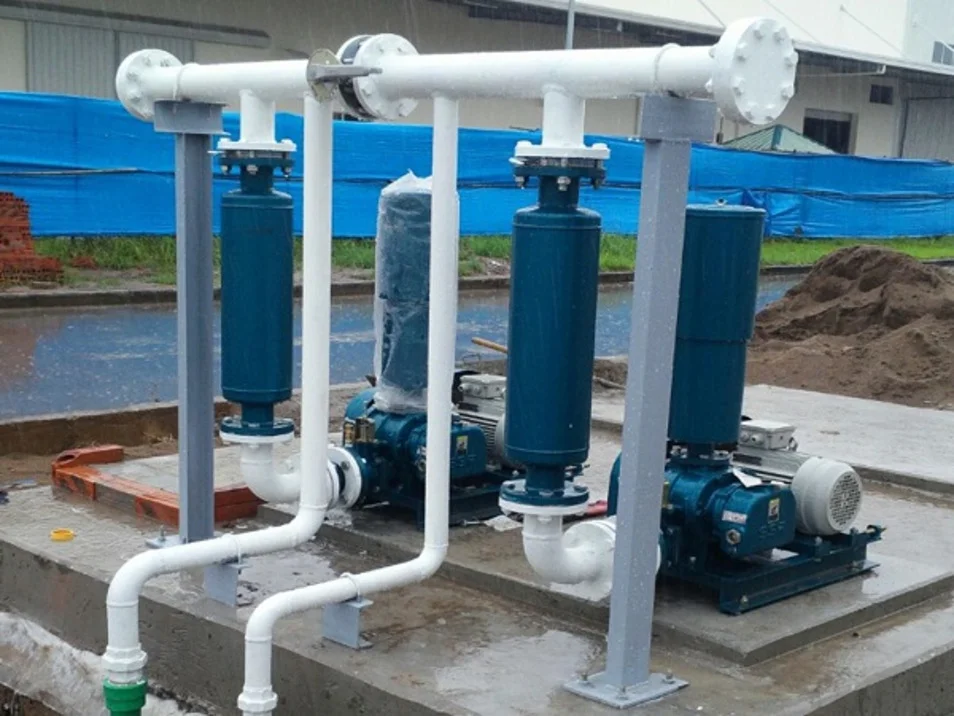

Máy thổi khí được sử dụng phổ biến trong quá trình xử lý nước sinh hoạt
1.4 Bể điều hoà
Bể điều hòa được thiết kế sau song chắn rác và bể lắng cát. Để đạt hiệu quả chống lắng cặn tối đa, thành bể và đáy bể được xây dựng với kết cấu bê tông cốt thép chịu lực, độ sâu bể tối thiểu 1.5 m và sử dụng tấm chống thấm xung quanh nhằm hạn chế tình trạng thấm, rỉ nước.
Bên trong bể được lắp đặt hệ thống sục khí có tốc độ thổi 10 - 15l khí/phút/m3 nên nước được xáo trộn liên tục trong quá trình xử lý hóa chất. Do đó, nồng độ pH, lưu lượng nước luôn ổn định và tránh hiện tượng đóng cặn xảy ra.

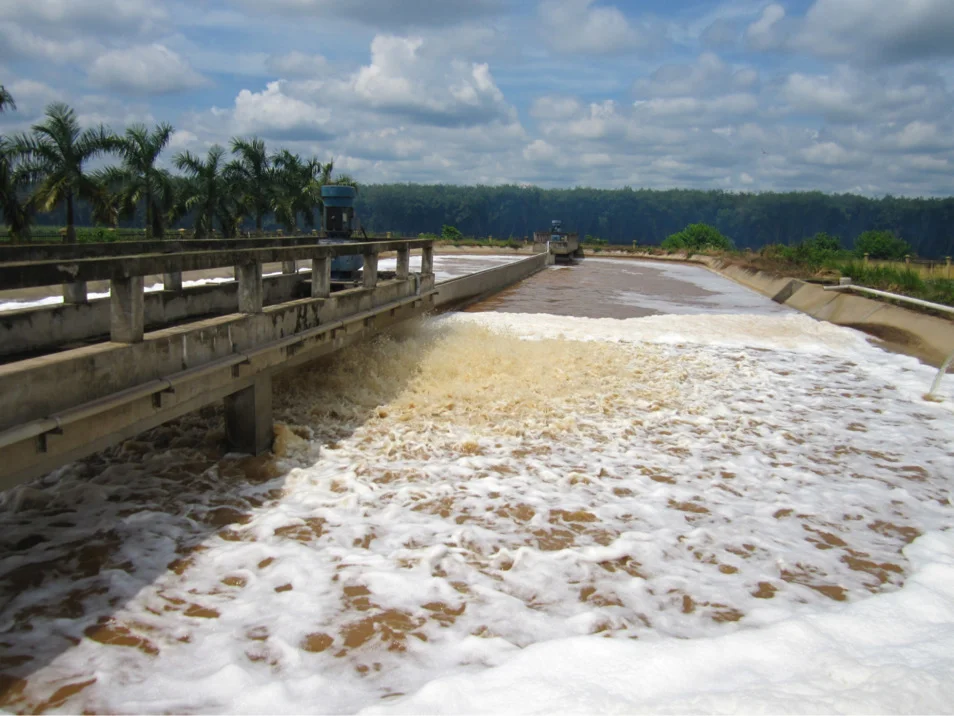

Bể điều hoà là nơi nước được xáo trộn và thổi khí liên tục phục vụ quá trình trộn chất trợ lắng
1.5 Bể hóa chất chỉnh pH
Hoá chất chỉnh pH là thành phần quan trọng không thể thiếu trong quá trình xử lý nước sinh hoạt. Thông thường, các hóa chất thường sử dụng là dung dịch kiềm hoặc acid, trong đó để nâng pH người ta dùng natri hydroxit, còn giảm pH thì dùng axit sunfuric. Các chất này sẽ giúp điều chỉnh và ổn định độ pH của nước.
Natri hydroxit là hoá chất thường được sử dụng trong quá trình nâng độ pH của nước
1.6 Bể phản ứng
Bể phản ứng là nơi diễn ra quá trình tạo bông. Để các phản ứng sinh hóa diễn ra trơn tru, bể được xây dựng và chia ra thành các ngăn khác nhau: Decanter thu nước, ngăn phản ứng và ngăn chọn lọc vi sinh. Ngoài ra, máy bơm bùn dư, máy thổi khí, máy khuấy chìm và dàn dĩa thổi khí cũng được trang bị bên trong bể để phục vụ quá trình khuấy, lắng cặn giúp loại bỏ các khí độc (nitơ, photpho…).

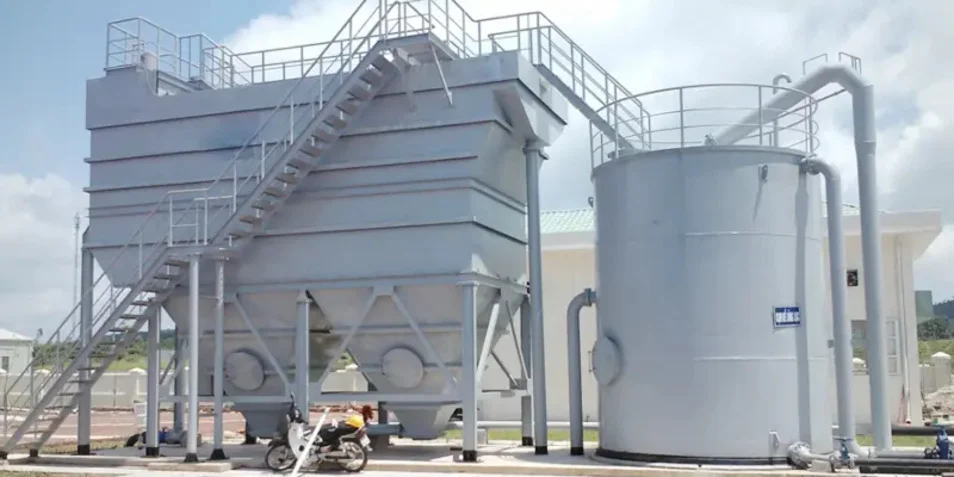

Bể phản ứng là nơi tạo bông cặn và diễn ra quá trình lắng cặn tự nhiên
1.7 Bể lắng
Khác với bể phản ứng, bể lắng là nơi diễn ra quy trình lắng đợt 1 và lắng đợt 2. Tại đây, các bông cặn hoá học và cặn hữu cơ lắng đọng dần xuống đáy bể. Sau đó, cặn và bùn được hút vào bộ phận vát đáy bên dưới còn nước sạch được thu vào máng răng và được bơm sang bể lọc nhanh để tiếp tục quá trình xử lý nước.

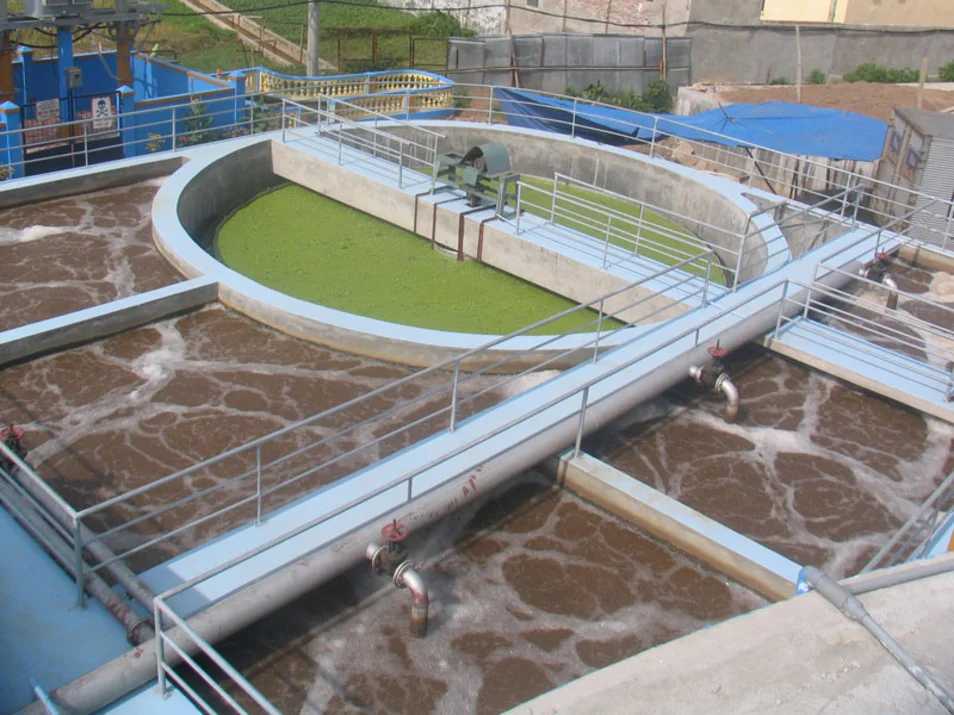

Sau khi trộn với chất trợ lắng, nước được bơm vào bể lắng và diễn ra quá trình lắng đợt 1 và đợt 2
1.8 Bể chứa bùn
Sau khi lấy ra từ bể lắng, bùn được chuyển trực tiếp đến bể chứa bùn. Tại đây, dung dịch bùn cặn đi vào ống ở tâm bể và lắng dần xuống phía dưới đáy. Song song với đó, phần nước sạch đọng lại ở máng vòng quanh bể và được đưa trở lại hệ thống xử lý sau đó.

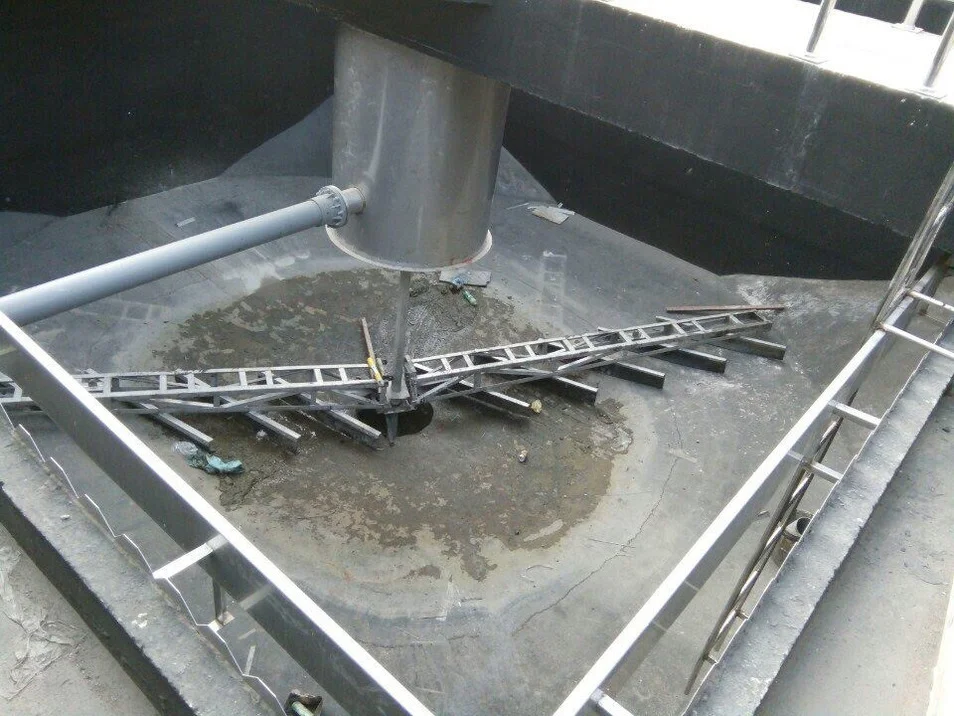

Bùn sau khi lắng đọng xuống đáy bể sẽ được chuyển sang bể chứa bùn
1.9 Bể lọc nhanh
Bể lọc nhanh là nơi chứa các vật liệu lọc như cát thạch anh, sỏi, đá, than… Khi bơm nước vào bể lọc nhanh, dưới tác dụng của trọng lực, nước sẽ chảy qua các kẽ hở của vật liệu lọc. Đồng thời, các cặn bẩn sẽ bị giữ lại ở các lớp lọc, nước thu được là nước đã được loại bỏ tạp chất.

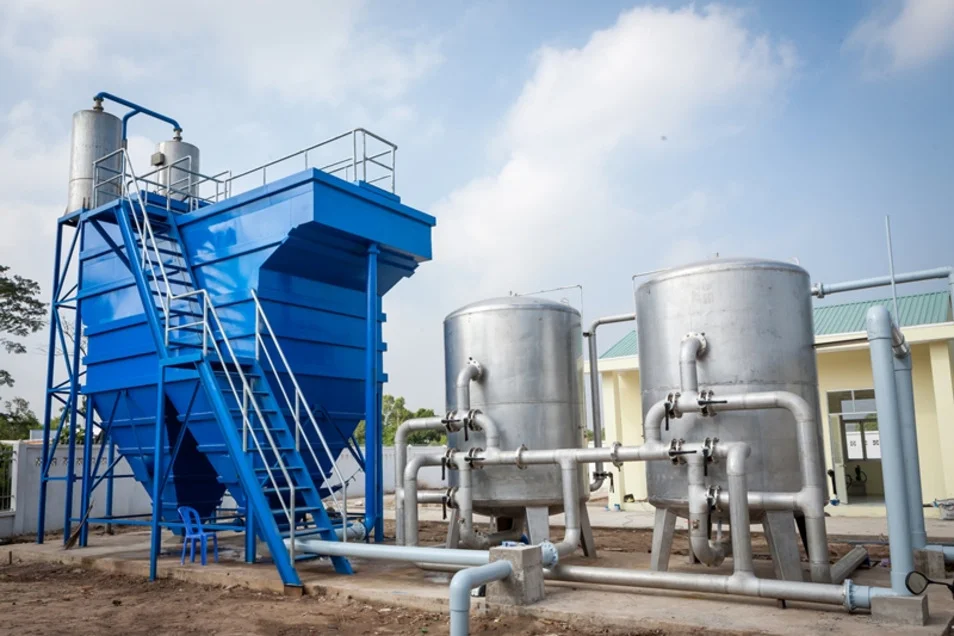

Bể lọc nhanh chứa nhiều vật liệu lọc khác nhau giúp tối ưu khả năng lọc nước
1.10 Đèn UV
Đèn UV đem đến hiệu quả vượt trội trong việc khử trùng, vi khuẩn dưới nước. Cụ thể, ánh sáng từ đèn UV có khả năng tấn công trực tiếp vào cấu trúc DNA của các vi khuẩn, virus gây bệnh và phá hủy cấu trúc đó. Do đó, quá trình sinh sản và phát triển của vi rút, vi sinh vật, nấm mốc… được ngăn chặn và đẩy lùi.
Hiện nay, phần lớn các nhà máy nước đều kết hợp sử dụng cả hóa chất khử trùng nước và đèn UV để đạt hiệu quả làm sạch nước tối đa.

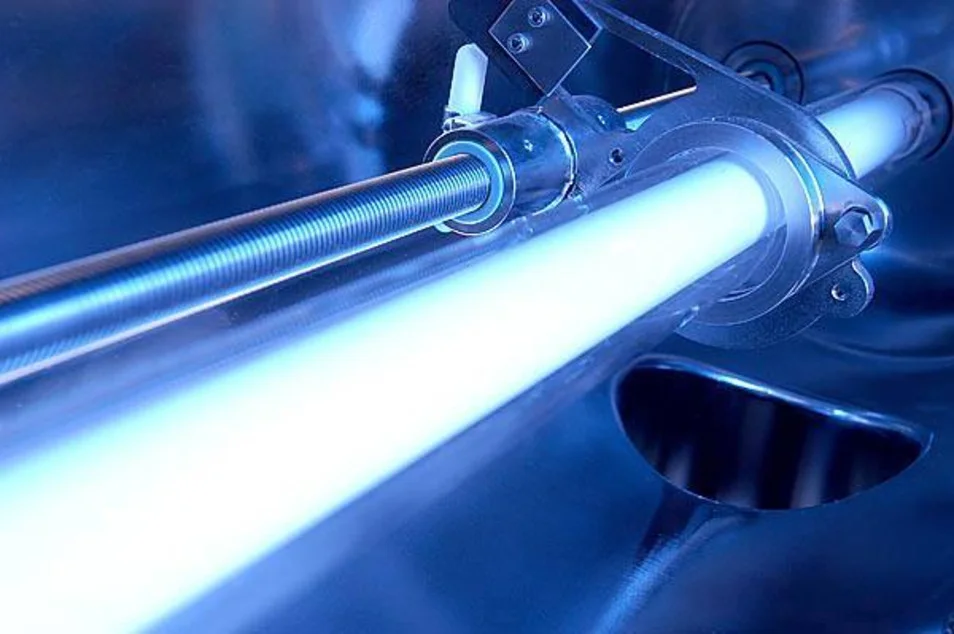

Đèn UV được sử dụng để ngăn chặn sự sinh trưởng và phát triển của các loại vi khuẩn, vi rút… có trong nước
1.11 Bể khử trùng
Bể khử trùng là nơi tập trung nước sau khi đã xử lý lắng cặn, lọc, cân bằng pH. Cụ thể, nước sau khi bơm vào bể sẽ được trộn các chất khử khuẩn giúp diệt hoàn toàn các mầm vi khuẩn gây bệnh trước khi đưa vào sử dụng.

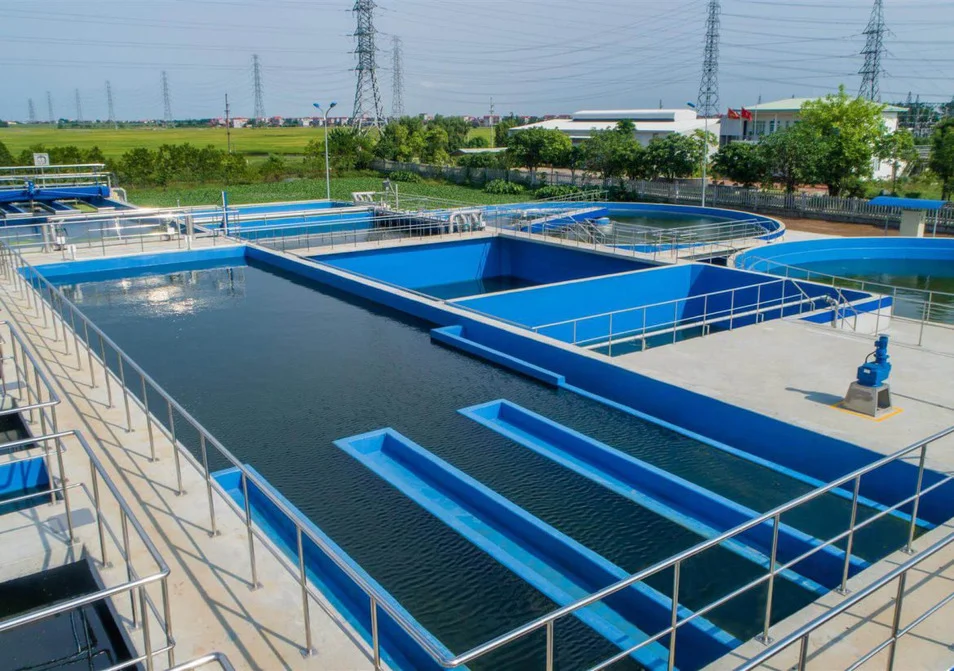

Trước khi đưa vào sử dụng, nước được bơm vào bể khử trùng để xử lý vi sinh
2. Thuyết minh sơ đồ hệ thống xử lý nước sinh hoạt
Để xử lý nước sinh hoạt hiệu quả đòi hỏi sự kết hợp nhuần nhuyễn của các bộ phận cấu thành và trải qua nhiều bước xử lý phức tạp. Quy trình xử lý nước sinh hoạt được thực hiện như sau:
- Đầu tiên, nước giếng khoan được đưa vào bể làm thoáng.
- Sau đó, thiết bị làm thoáng sẽ tiến hành phun khí có áp suất lớn vào nước ở bể làm thoáng. Tại đây, nước giếng được loại bỏ các khí hoà tan trong nước, các chất hữu cơ dễ bay hơi trong nước và oxy hóa kim loại hòa tan trong nước.

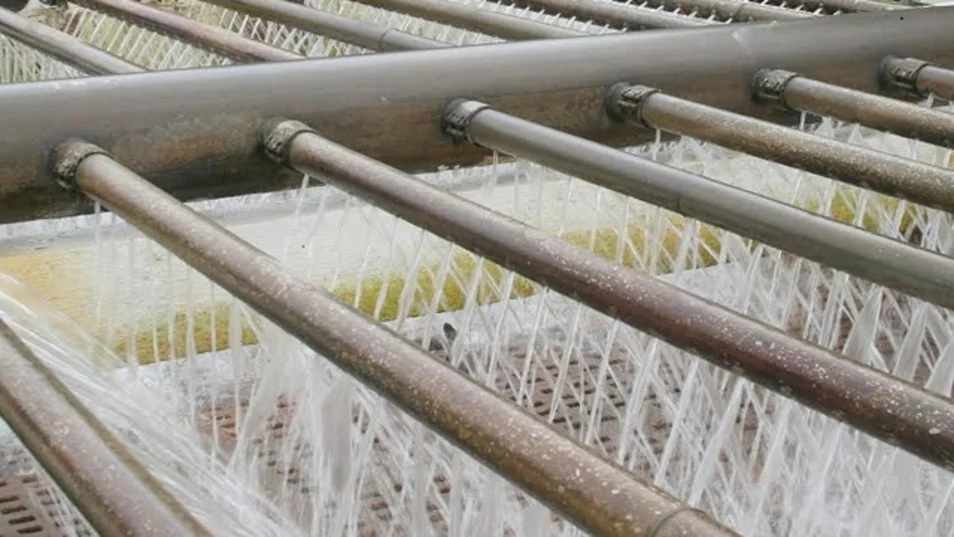

Nước được bơm vào bể làm thoáng và được xử lý kỹ càng trước khi đưa vào bể điều hòa xử lý cặn
- Sau khi làm thoáng, nước được bơm vào bể điều hoà. Máy thổi khí liên tục đưa luồng khí lớn vào bên trong nước tạo ra các bọt khí cấp oxy cho nước. Nhờ quá trình thổi khí và xáo trộn thường xuyên nên nước không bị lắng cặn.

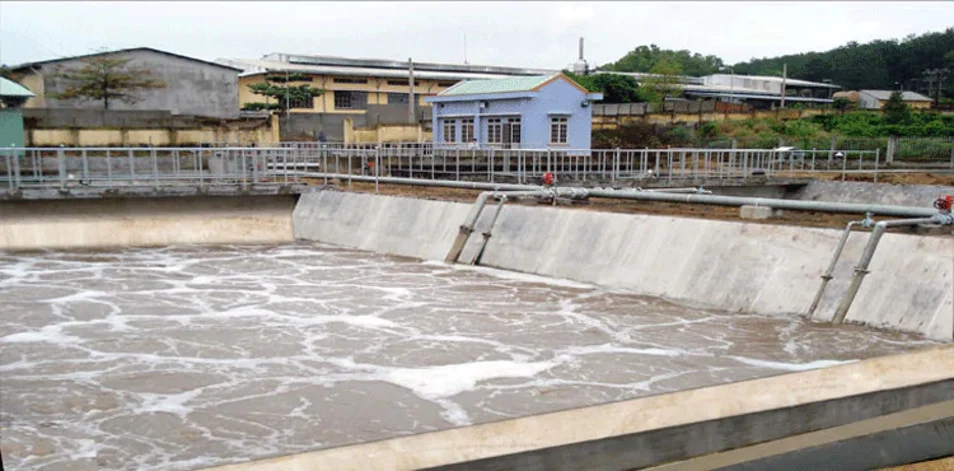

Quá trình sục khí diễn ra liên tục nhằm đảm bảo nước bị xáo trộn thường xuyên và không bị lắng cặn
- Tiếp theo, nước được bơm vào bể phản ứng. Tại đây, hoá chất chỉnh pH (natri hydroxit/ axit sunfuric) được đưa vào bể và hòa trộn cùng nước. Máy khuấy được vận hành hoạt động với tốc độ nhỏ hơn ở bể trộn nhằm đẩy nhanh tốc độ liên kết, tạo bông và lắng cặn.
- Sau đó, nước được bơm vào bể lắng. Tại đây, đất cát, tạp chất lơ lửng và các bông cặn hoá học dần lắng xuống phía dưới sau một khoảng thời gian nhất định. Đồng thời, bùn được nén lại và bơm vào bể chứa bùn để ép làm bùn khô phục vụ cho mục đích khác.
- Tiếp theo, nước chảy vào bể lọc nhanh, chảy qua lớp trên cùng của vật liệu lọc. Sau khi chảy qua lần lượt các lớp vật liệu, nước thu được là nước sạch đã được loại bỏ hoàn toàn các cặn bẩn.
- Cuối cùng, nước được đưa vào bể khử trùng. Tại đây, nước được chiếu đèn UV để khử trùng, diệt khuẩn, vi rút, vi sinh vật, nấm mốc và ngăn chặn quá trình sinh sản và phát triển. Sau đó, nước sạch được bơm và phân phối vào mạng lưới sử dụng.
Sau các bước xử lý trên, nước sinh hoạt chưa thể sử dụng được mà cần lọc qua máy lọc nước gia đình để có thể nấu nướng và uống trực tiếp.
